23. Oktober 2024
Das Trio – National Trench Safety, Comprehensive Energy Services und GPH Services – hat den Austausch eines unterirdischen Kühlventils im neuen Themenpark der Universal Studios erfolgreich abgeschlossen, indem sie den 72-120-Zoll Testball Plug der I-Serie von Cherne eingesetzt haben.
Problem
ORLANDO, FLORIDA – Universal Studios, ein führendes Unternehmen der Unterhaltungsindustrie, ist bekannt für seine kultigen Themenparks und Attraktionen. Sein neuestes Projekt in Orlando, Universal Epic Universe, ist ein im Bau befindlicher Themenpark, der im Jahr 2025 eröffnet werden soll.
Kürzlich stieß das Projekt jedoch auf eine große Herausforderung, die sofortige und präzise Aufmerksamkeit erforderte. Es ging um den Austausch von 18 Ventilen in der Kühlwasserleitung, die sich 25 Fuß unter der Erde auf dem Parkplatz des neuen Themenparks befinden.
An dem Projekt zum Austausch der Ventile waren drei verschiedene Bauunternehmen beteiligt, die jeweils ihr spezifisches Fachwissen einbrachten.
- Umfassende Energiedienstleistungen (CES) hat sich auf mechanische Bauleistungen spezialisiert und konzentriert sich dabei auf Lösungen in den Bereichen HVAC, Sanitär und Rohrleitungen.
- National Trench Safety (NTS) bietet einen Ausrüstungsverleih mit Schwerpunkt auf Graben- und Verkehrssicherheit sowie Rohrstopfen und OSHA-Schulungen.
- GPH Dienstleistungen ist an der Erschließung von Baustellen beteiligt und bietet Reinigungs-, Inspektions- und Innenreparaturdienste für Abwasserkanäle und Regenwasserleitungen an. GPH stellt auch zertifizierte Taucher für Unterwasserinstallationen zur Verfügung.
“Die 18 zu ersetzenden Ventile befanden sich in einer Tiefe von 18 bis 25 Fuß, so dass die Mannschaft einen Verbau mit Verbau-Rahmen benötigte, um sie zu erreichen”, erklärt NTS Account Manager Tim Kelce.
“Wir mussten einen 16 mal 16 Fuß großen quadratischen Bereich, der 25 Fuß tief war, verankern. Allerdings verlief neben den Ventilen ein 108-Zoll-Rohr aus Stahlbeton (RCP), so dass wir an jeder Stelle zwei Abschnitte dieses großen Rohrs entfernen mussten, um Zugang zu erhalten.
“Das Rohrsystem entwässerte in einen Rückhalteteich, der als Hauptentwässerung für den Themenpark diente”, fährt er fort. “Um die beiden Rohrabschnitte zu entfernen, mussten wir verhindern, dass das Wasser in das System eindringt. Dazu mussten wir das 108-Zoll-Rohr verstopfen, das acht Fuß tief im Teich lag.”
Angesichts der besonderen Bedingungen des Standorts waren die wichtigsten Überlegungen:
- Größe des Rohrs: Wie bereits erwähnt, hatte das Rohr, das blockiert werden musste, einen Durchmesser von 108 Zoll.
- Die Tiefe: Die Öffnung des Rohrs war etwa 8 Fuß tief unter Wasser.
- Kopfdruck: Der Rückhaltebecken hatte einen erheblichen Kopfdruck auf das Rohr.
Das Projekt erforderte eine innovative Lösung, um den extremen Wasserfluss zu blockieren und die Sicherheit während der Reparaturen zu gewährleisten.
Jedes Unternehmen spielte eine besondere Rolle bei der Bewältigung der vielfältigen Anforderungen des Projekts:
- NTS lieferte und mietete den notwendigen Stopfen, der den Regenwasserkanal verstopfte, so dass der Ventilservice abgeschlossen werden konnte.
- CES Mechanical hat die Leitungsventile der Kühlanlage gewartet.
- Im Auftrag von CES installierte GPH Services mit seinem Team von Tauchern/Installateuren den Stöpsel in der Regenwasserleitung, damit CES die Ventile warten konnte.
Lösung

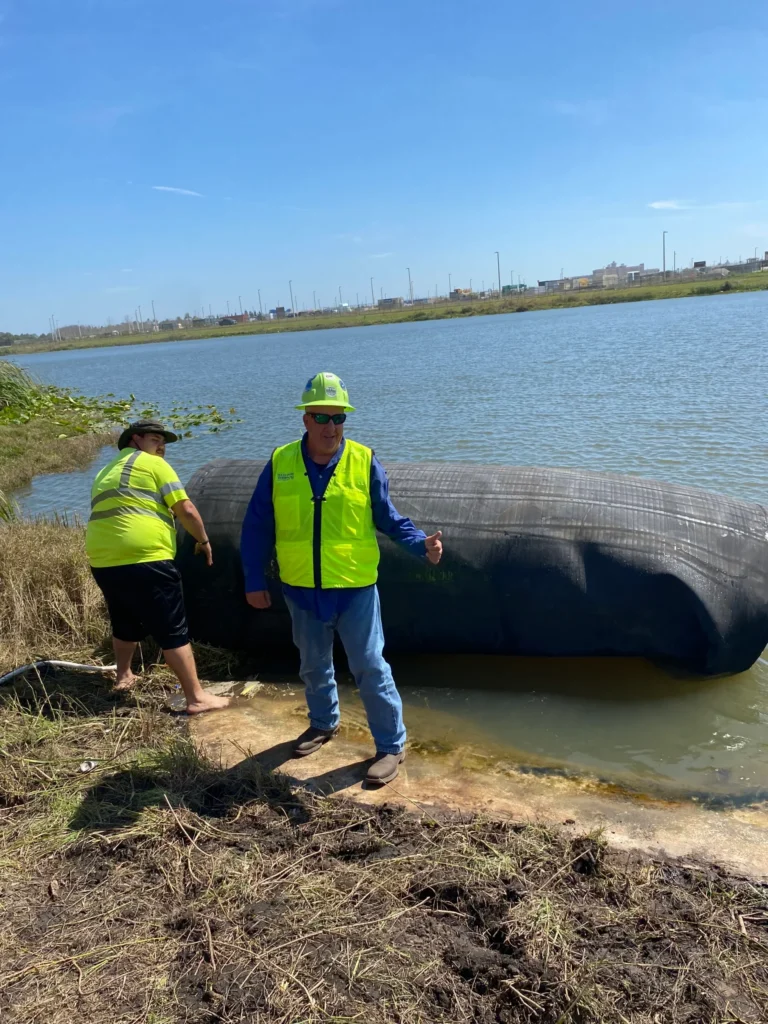

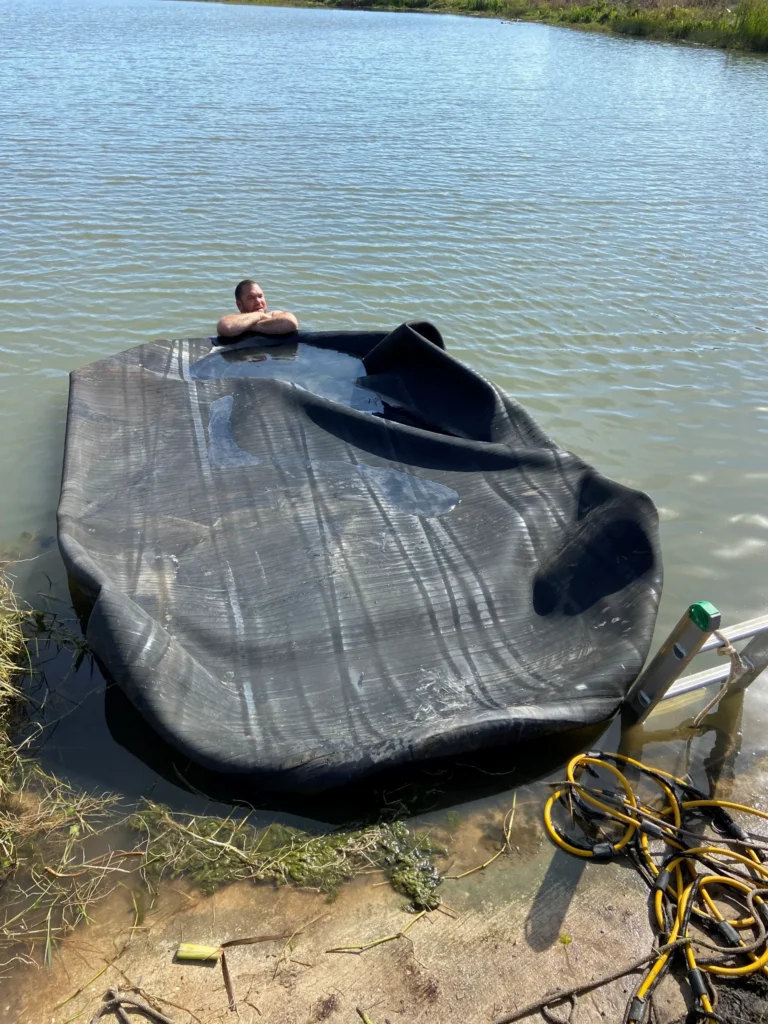

Um das Rohr zu blockieren, kaufte NTS von Cherne Industries einen 72-120-Zoll Test Ball Plug der I-Serie, den größten Rohrstopfen der Welt, der aufgrund seiner unübertroffenen Größe und Kapazität für die besonderen Anforderungen dieses Projekts ausgewählt wurde. NTS vermietete den Stopfen dann an Comprehensive Energy Services, die GPH Services aufgrund ihrer Erfahrung mit Cherne-Rohrstopfen und ihrer erfahrenen Taucher für komplexe Unterwasserinstallationen unter Vertrag nahmen. GPH Services sorgte dafür, dass der Cherne Plug korrekt und mit den richtigen Schritten installiert wurde, um CES die Sicherheit und den Zugang für die Reparaturen zu ermöglichen. Der Cherne I-Series Testball Plug ist der einzige kommunale Stopfen in seiner Größenordnung, der vor Ort vorrätig und sofort verfügbar ist. Diese innovative Lösung zeichnet sich nicht nur durch ihre Größe aus, sondern auch durch ihre außergewöhnlichen Designmerkmale, die Leistung und Sicherheit verbessern. Mit einem Gewicht von 850 Pfund und einer Länge von 152 Zoll ist der 72-120 Zoll. Test-Ball Plug ist für erstklassige Funktionalität ausgelegt und erfüllt die Anforderungen verschiedener Anwendungen. Alle pneumatischen Prüfstopfen von Cherne werden aus 100% Naturkautschuk hergestellt, wodurch sie sich besser an die Rohroberflächen anpassen können. Strenge Qualitätskontrollen stellen sicher, dass die Stopfen sowohl dem Innen- als auch dem Außendruck standhalten – eine Eigenschaft, die für eine Unterwasseranwendung wie das Projekt der Universal Studios entscheidend ist. Vor der Installation wurde der Stopfen von GPH gründlich getestet, um sicherzustellen, dass er sich ordnungsgemäß aufbläst und eine sichere Abdichtung im Rohr gewährleistet. Diese Tests waren wichtig, um die Funktionalität und Einsatzbereitschaft des Stopfens sicherzustellen.
Zur Vorbereitung gehörte auch die Reinigung des Rohrs, um mögliche Ablagerungen oder Vorsprünge zu entfernen, die den Pfropfen gefährden könnten. Cody Crawford, Vice President of Operations bei GPH Services, betont:

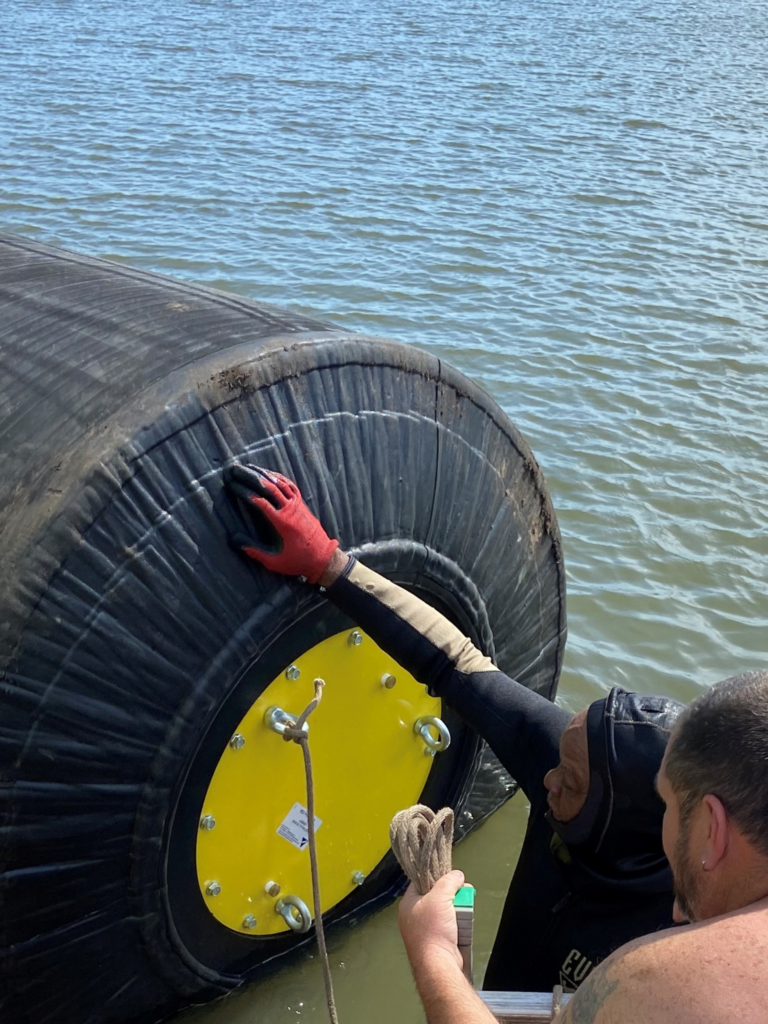

“Sauberkeit ist entscheidend. Wir müssen sicherstellen, dass keine Verunreinigungen Schäden verursachen. Wir überprüfen auch die Frontplatten und das Überdruckventil und stellen sicher, dass alles in Ordnung ist, bevor wir den Stecker ins Wasser stecken.”

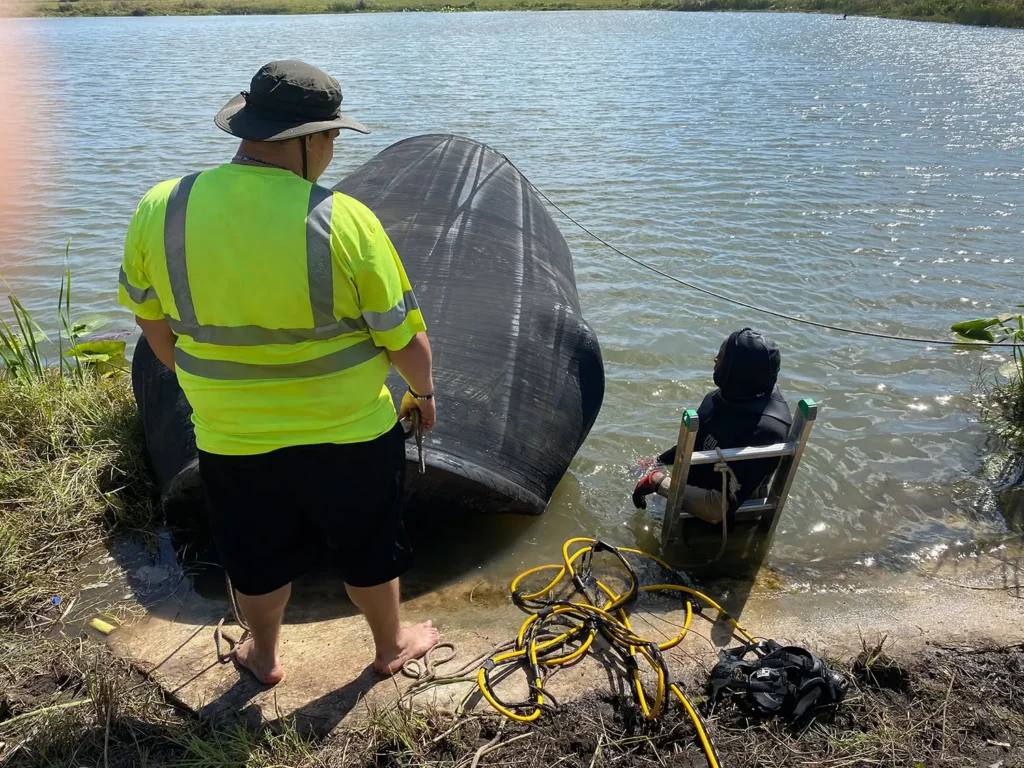

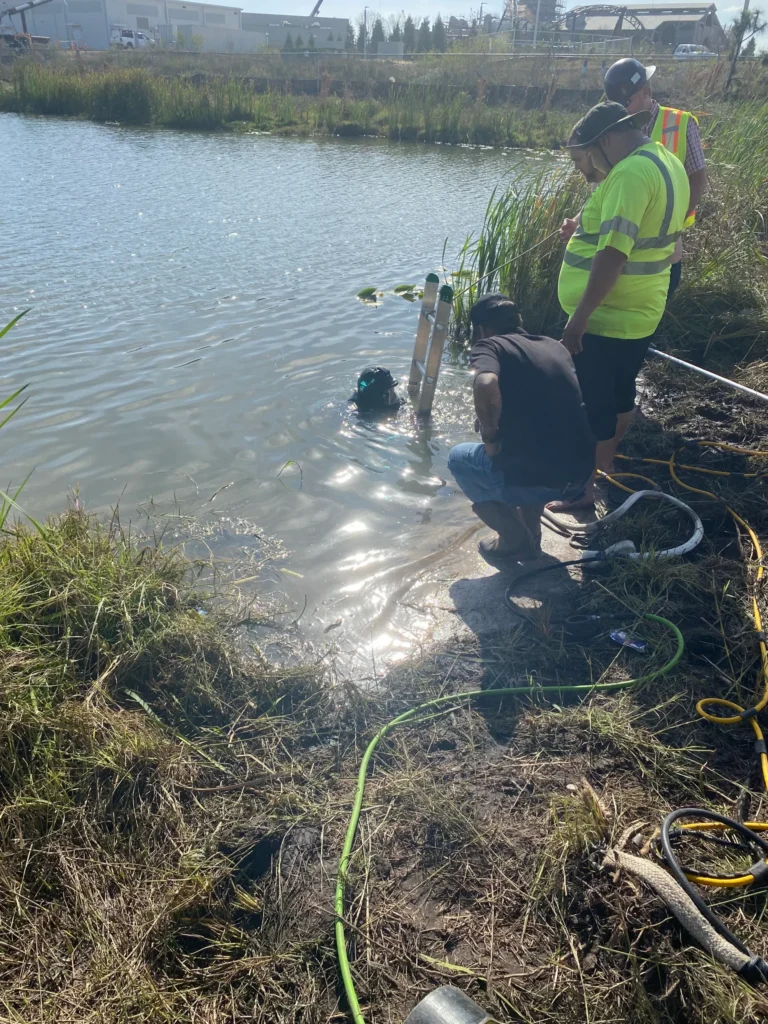

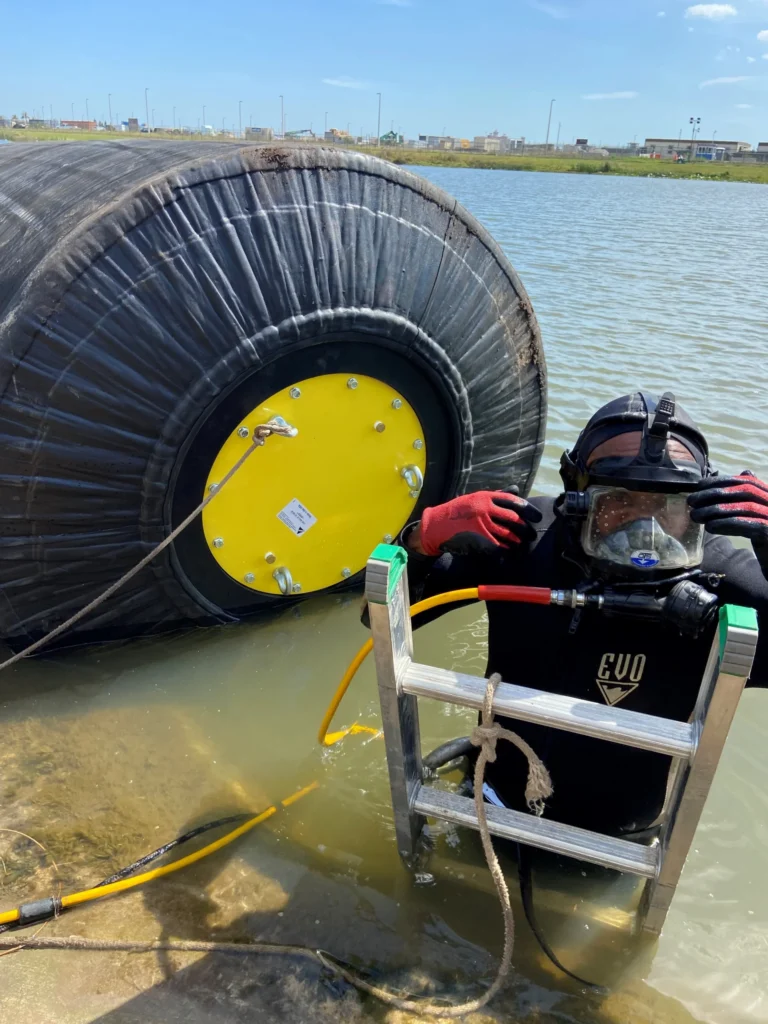

Die Installation selbst erforderte ein hohes Maß an Präzision und Fachwissen. Nachdem die Tests und Vorbereitungen abgeschlossen waren, übernahm ein Taucher die anspruchsvolle Aufgabe, den Stopfen unter Wasser zu platzieren. Trotz der schlechten Sichtverhältnisse ließ der Taucher den Stöpsel mit Hilfe von Bleigewichten acht Fuß tief hinab und positionierte ihn im Rohr, wobei er sehr darauf achtete, ihn nicht zu beschädigen. Die Installation dauerte etwa zwei Stunden, und der Stopfen blieb vier Monate lang an seinem Platz.
Die Sicherheitsprotokolle standen während der gesamten Operation an erster Stelle. Der Taucher war mit einem Fünf-Punkt-Gurt und mehreren Luftsicherungen ausgestattet, was die Sicherheit und das Vertrauen während des komplizierten Prozesses deutlich erhöhte. Die regelmäßige Kommunikation zwischen den Teammitgliedern sorgte für ein koordiniertes Vorgehen und minimierte die Risiken weiter.
Ergebnisse
Crawford von GPH Services sagt: “Der Stecker funktionierte großartig, genau wie jeder andere Cherne-Stecker. Die Leistung war außergewöhnlich, und er hat alle unsere Erwartungen erfüllt.
Kelce von NTS erinnert sich, dass er das Projekt mit mehr als nur ein wenig Enthusiasmus angegangen ist und bemerkte: “Ich installiere den größten Stecker der Welt, und das ist eine ziemlich große Sache.”
Diese Aussage drückt die Größe und Bedeutung der Aufgabe aus und unterstreicht nicht nur das Ausmaß des Projekts, sondern auch den Stolz und die Begeisterung des Teams, zu einem solch bahnbrechenden Unterfangen beizutragen. Die Installation in den Universal Studios war nicht nur eine technische Meisterleistung, sondern auch eine Demonstration des Engagements und der Kompetenz aller Beteiligten.
Die Auswahl hochwertiger Materialien und die strikte Einhaltung der Sicherheitsmaßnahmen ermöglichten eine nahtlose Lösung der unmittelbaren Herausforderung und setzten einen Maßstab für zukünftige Großprojekte. Dieses Engagement für herausragende Leistungen sowohl bei der Sicherheit der Installateure als auch bei der Materialqualität ist ein gutes Vorzeichen für ähnliche Projekte in der Zukunft.
Wenn Sie mehr über Cherne und den 72″-120″-Stecker erfahren möchten, wenden Sie sich bitte an Ihren Cherne-Vertreter vor Ort.
